UNIÓN DE PPR

Gama de unión PPR que fabricamos

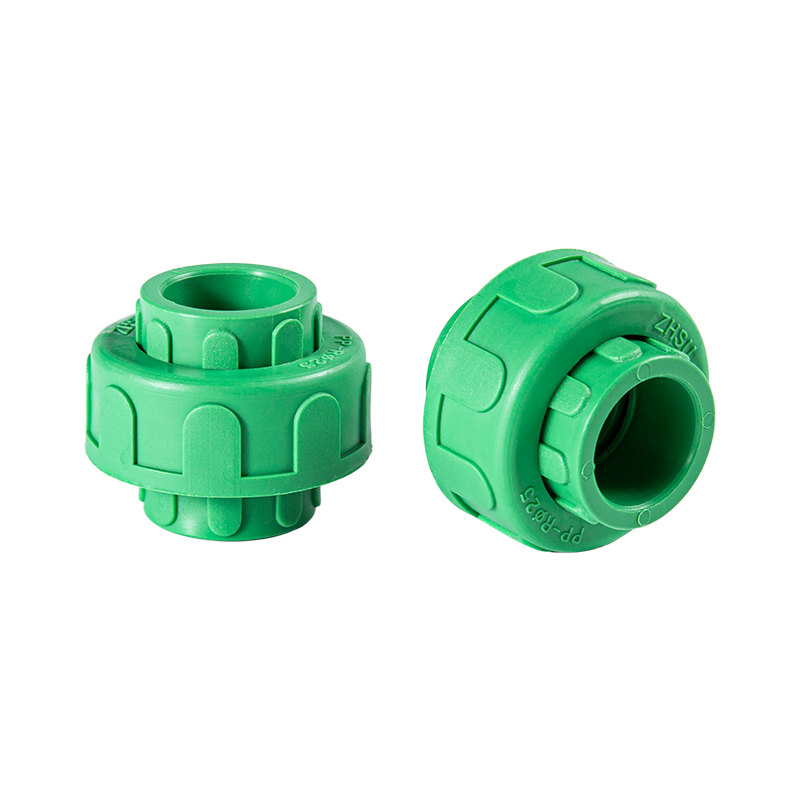

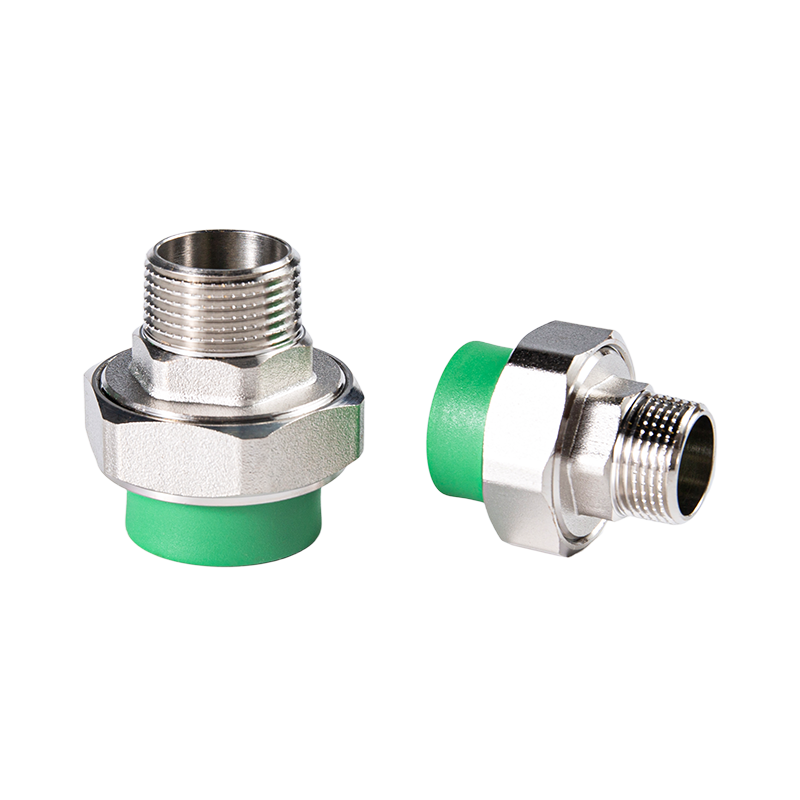

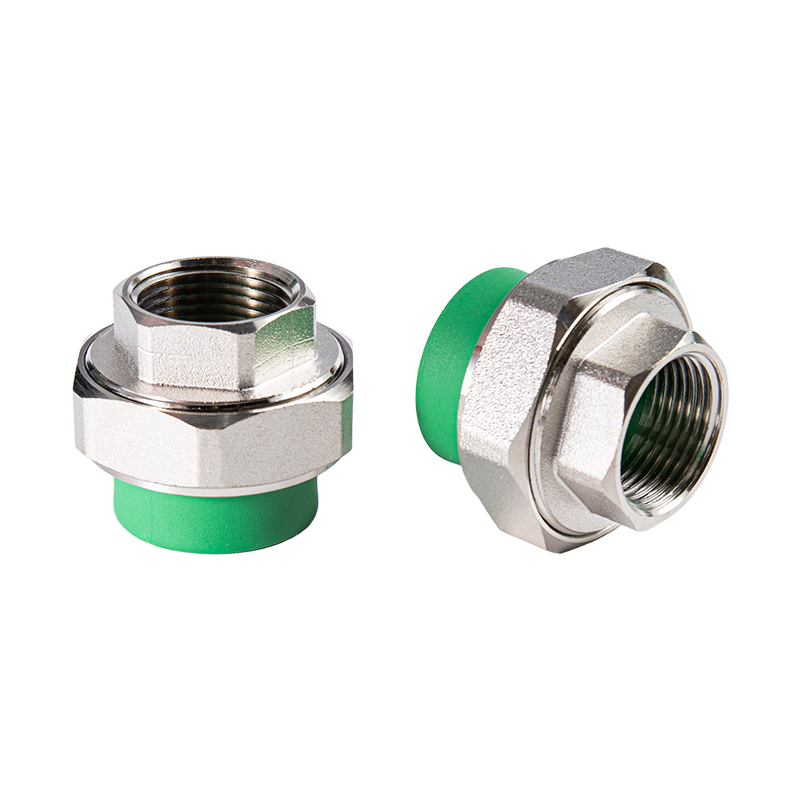

Cada tipo de unión resuelve un problema de interfaz diferente. La versión totalmente de plástico mantiene toda la junta en PP-R, lo que se adapta a tramos enterrados y ocultos donde no se desea contacto metálico. Las versiones roscadas pasan de una tubería de PP-R a una rosca de metal, que es como se conectan la mayoría de las bombas, medidores y tanques.

Los tamaños van desde 20 mm hasta 32 mm como estándar, coincidiendo con los diámetros pequeños y medianos utilizados en el suministro de agua, agua caliente y distribución de calefacción de edificios. Las combinaciones más grandes o no estándar se producen como artículos personalizados según un dibujo o muestra confirmado.

Dónde encajan las uniones PPR en un sistema de tuberías

Un sindicato es un punto de servicio, no una articulación general. Lo ubicamos donde se abrirá la línea durante su vida útil y mantenemos juntas de fusión para las conexiones permanentes. Esa división mantiene el trabajo de mantenimiento local en lugar de obligar a cortar una sección de tubería.

• Puntos de medición y control: contadores de agua, manómetros y tomas de instrumentos que necesitan ser retirados periódicamente.
• Conexiones de bombas y equipos: bombas de refuerzo, circuladores, intercambiadores de calor y carcasas de filtros donde la unión permite un rápido aislamiento.
• Circuitos de agua caliente y calefacción: PP-RCT y tramos de tuberías de alta temperatura donde el movimiento térmico y el acceso repetido al servicio son importantes.
• Tomas verticales y colectores: ramales que podrán ampliarse o redireccionarse después de la entrega.
• Conjuntos prefabricados: skids y módulos de sala de máquinas que se ensamblan fuera de sitio y se unen en sitio.

La unión se combina con nuestra gama de ACOPLAMIENTOS PPR para uniones permanentes rectas y con accesorios CODO PPR y TEE PPR para completar un cambio de ruta o rama en el mismo nodo.

Material y construcción

como un experimentado Fábrica de unión de tuberías PPR , utilizamos materia prima importada para nuestros productos plásticos y el compuesto PP-R es de la misma familia de grados que utilizamos en toda nuestra producción de tuberías y accesorios. Esa consistencia es importante en una unión, porque el cuerpo, la tuerca y la tubería se expanden y contraen al mismo ritmo bajo el cambio de temperatura.

• Cuerpo y tuerca: PP-R moldeado, con la cara de sellado formada en el mismo ciclo de moldeo para lograr concentricidad.
• Insertos roscados: Rosca de metal unida al cuerpo moldeado en versiones hembra y macho, dimensionada para el diámetro de tubería correspondiente.
• Sellado: Junta plana o asiento de junta tórica según el diseño de la unión, comprimido por la tuerca de unión.
• Zócalos de fusión: dimensionado para herramientas de fusión de encaje estándar, de modo que el equipo de soldadura y calefacción existente del instalador funcione sin adaptadores.

Debido a que la unión es una junta desmontable, el elemento sellador es la pieza que sufre desgaste. Suministramos sellos y tuercas de unión de repuesto como repuestos para que se pueda restaurar un punto de servicio sin reemplazar todo el accesorio.

Tamaños, roscas y opciones de configuración

La configuración la establece el diámetro de la tubería en el lado de fusión y el estándar de rosca en el lado del equipo. Confirmamos ambos antes de la producción, ya que una unión que coincida con la tubería pero no con el puerto de la bomba es un problema del sitio.

Las uniones se suministran para que coincidan con el sistema de tuberías al que sirven. Para circuitos de agua caliente y calefacción recomendamos combinarlos con TUBERÍA PPR PARA AGUA ALTA TEMPERATURA, y para suministro de frío y potable en general con la gama de tuberías de alimentación de agua.

Instalación, Puesta en Marcha y Aceptación

Se instala una unión en dos etapas: los casquillos de fusión se sueldan a los extremos de la tubería y luego se aprieta la tuerca de unión para comprimir el sello. La segunda etapa es donde se originan la mayoría de las fugas, por lo que documentamos el enfoque de ajuste con el pedido.

1. Corte y escuadre los extremos de la tubería, marque la profundidad de fusión y caliente el casquillo y la tubería a la temperatura y el tiempo establecidos por el diámetro de la tubería.
2. Únase sin torcer, sostenga hasta que fragüe y deje que la unión se enfríe completamente antes de aplicar cualquier carga mecánica.
3. Alinee las dos mitades concéntricamente, coloque el sello y apriete manualmente la tuerca de unión, luego termine con el margen de llave especificado.
4. Pruebe la presión de la sección completa antes de ocultarla o aislarla y registre la prueba en la hoja de puesta en servicio.

Las uniones roscadas necesitan un sellador de roscas compatible con agua potable donde la línea es de suministro potable. Confirmamos la profundidad de enganche del hilo para que el inserto de metal no se esfuerce demasiado durante el ajuste.

Control de Calidad y Documentación

La producción se realiza bajo supervisión de todo el proceso, desde la entrada de materia prima hasta los productos terminados, con inspecciones durante el proceso a intervalos fijos y pruebas de muestreo en cada lote. Nuestro laboratorio acreditado por CNAS realiza controles de materiales y dimensiones, y el departamento de calidad realiza controles adicionales en intervalos de tiempo establecidos.

• Verificaciones dimensionales y de rosca en cuerpos de unión, tuercas e insertos.
• Pruebas de muestreo por lotes con registros retenidos contra el lote de producción.
• Informe de inspección de fábrica emitido como documentación de garantía de calidad con el envío.
• Certificación del sistema de gestión que cubre calidad, medio ambiente y seguridad y salud en el trabajo, con certificación CE para los productos aplicables.

Los paquetes de documentación se preparan por pedido y podemos alinear el alcance de la inspección con los requisitos de aceptación del proyecto cuando se establecen en la etapa de cotización.

Embalaje, Entrega y Repuestos

Los accesorios se empaquetan en bolsas de plástico transparentes en cantidades contadas y luego se colocan en cajas de cartón específicas para accesorios. Ese empaque mantiene juntos los pequeños componentes de la unión y protege las roscas y las caras de sellado en tránsito. Las pipas se agrupan y empaquetan en bolsas tejidas.

La entrega estándar es de unos 15 días, y el cronograma real se confirma con la lista de pedidos y la carga de producción actual. Los accesorios habituales se mantienen en stock, por lo que se pueden gestionar pedidos pequeños y repetidos sin una cantidad mínima. Hay sellos y tuercas de unión de repuesto disponibles para el stock de mantenimiento, y podemos suministrar el mismo tipo de unión en las fases repetidas de un proyecto.

Información que utilizamos para configurar su solución

Una cotización sindical es sencilla una vez que se arregla la interfaz. Trabajamos a partir de la lista de pedidos y los términos comerciales que usted requiere, y confirmamos los puntos técnicos a continuación antes de lanzar la producción.

Envíe la lista de pedidos y los términos comerciales para cotizar y, a cambio, confirmaremos la configuración, el embalaje y el cronograma de entrega.

Preguntas del sindicato PPR de los equipos de proyecto

¿Qué tipo de unión se debe utilizar en una conexión de bomba?

Una unión roscada suele ser la elección correcta, porque los puertos de la bomba son roscados. Utilice la unión roscada hembra donde el puerto de la bomba es macho y la unión roscada macho donde el puerto es hembra. El lado de fusión se suelda a la tubería de PP-R, por lo que la transición de una tubería de plástico a un equipo de metal ocurre dentro de la unión en lugar de en un adaptador separado.

¿Se puede utilizar una unión PPR en líneas de agua caliente?

Sí. La unión está moldeada a partir de la misma familia de materiales PP-R que la tubería, por lo que sigue la clasificación de temperatura de la línea en la que está instalada. Para servicio continuo de alta temperatura, combinamos la unión con PP-RCT o tubería de alta temperatura para que todo el conjunto comparta la misma base de diseño.

¿Qué tamaños hay disponibles? ¿Se pueden producir tamaños no estándar?

La producción estándar cubre uniones de 20 mm, 25 mm y 32 mm en versiones de plástico, rosca hembra y rosca macho. Los artículos personalizados se producen según un dibujo o una muestra confirmados, incluidos los estándares de hilo y los requisitos de color específicos del proyecto.

¿Cómo se sella la unión? ¿Hay sellos de repuesto disponibles?

La tuerca de unión comprime una junta o junta tórica contra la cara de sellado del cuerpo. Debido a que ese elemento es la pieza de desgaste en una junta desmontable, suministramos sellos y tuercas de unión de repuesto para que se pueda restaurar un punto de servicio sin cortar el accesorio.

¿Qué documentación se suministra con una orden sindical?

Los pedidos se envían con un informe de inspección de fábrica y los registros de muestreo de lotes se conservan en comparación con el lote de producción. Cuando un proyecto requiere un alcance de inspección definido o documentación de aceptación adicional, confirmamos ese alcance cuando se realiza el pedido.

¿Apoya OEM y ODM para uniones PPR?

Sí. Producimos uniones bajo la marca del cliente y desarrollamos configuraciones personalizadas según plano. El marcado, el color y el embalaje se pueden alinear con los requisitos del distribuidor o del proyecto, y la misma especificación se puede repetir en fases posteriores del mismo proyecto.
